防爆电动蝶阀

下一条:通风电动蝶阀

上一条:法兰电动蝶阀

阀门型号编制说明

D971X-16C
阀门类型动作方式连接方式阀门结构密封材料公称压力阀体材质
D:蝶阀9:电动7:对夹1:中线X:橡胶16:1.6MPa铸铁省略
  4:法兰3:三偏心F:聚四氟乙烯10:1.0MPaC:碳钢
    F46:聚全氟乙丙稀25:2.5MpaP:不锈钢304
    H:不锈钢合金 R:不锈钢316
    W:本体 L:铝合金

防爆电动蝶阀 产品特点

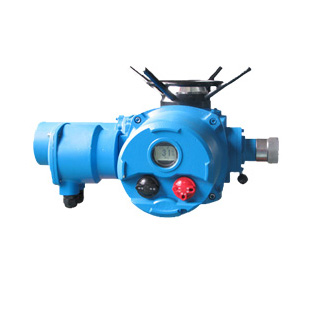

1、防爆电动蝶阀主要结构由ZTHQ型防爆电动执行器和阀门连接,电压AC220V或AC380V,适用于易燃易爆场合。也可输入4-20mADC信号及电源控制阀门的开度,实现对压力、流量、温度、液位等参数的调节。
2、采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;防爆电动蝶阀独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏。
3、球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm。
4、根据介质的种类不同,可以是软密封蝶阀,也可以是硬密封蝶阀,可以对夹连接,也可以法兰连接。下文描述的是软密封对夹防爆电动蝶阀,硬密封防爆电动蝶阀可以参考硬密封电动蝶阀的参数。

防爆电动蝶阀 主要技术参数

公称通径DN(mm)50~600
公称压力PN(MPa)1.01.6
试验压力(MPa)强度试验1.52.4
密封试验(水)1.11.76

 密封试验(气)

0.6
泄 漏 量A级(零泄漏)
连接方式对夹、法兰
可选配蝶阀法兰偏心软密封蝶阀、中线法兰蝶阀、衬氟蝶阀、对夹硬密封蝶阀、
法兰硬密封蝶阀、通风蝶阀
设计标准JB/T8527 GB121238
法兰连接尺寸JB/T74-90   GB9113.1-9113.26
压 力 试 验GB/T 13927
适用介质易燃易爆的气体、液体、粉尘等介质
适用温度-29℃—550℃
驱动方式电    动
电动执行器ZTHQ型、DZW型、用户指定产品
防护等级IP54/IP67/IP68
防爆等级EX DIIBT4
控制形式开关型/模拟量调节型
电   压AC220V/AC380V

防爆电动蝶阀  主要零件材质

零件名称材料
阀 体灰铸铁、球墨铸铁、铸钢、不锈钢
蝶 板QT400、铝青铜、尼龙11、不锈钢
密 封 圈NBR丁晴橡胶、EPDM乙丙橡胶、PTFE、F46、不锈钢合金
阀 杆2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH

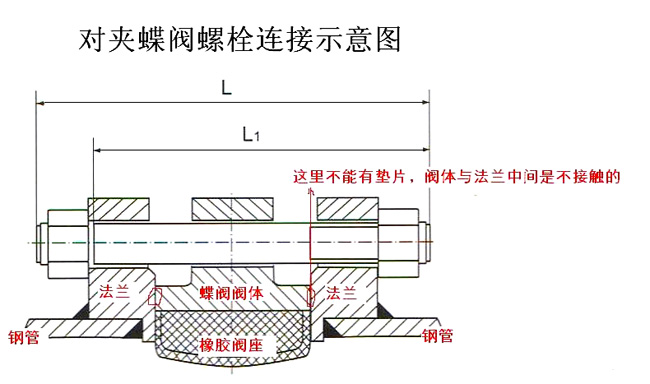

防爆电动蝶阀 外形尺寸            单位:mm

DNLH1.0MPa1.6MPa电动执行器
选配
DD1n-dDD1n-d
50421971651254-181651254-18ZTHQ-05
65442171851454-181851454-18ZTHQ-05
80442322001608-182001608-18ZTHQ-08
100502662201808-182201808-18ZTHQ-10
125562932502108-182502108-18ZTHQ-15
150563192852408-232852408-23ZTHQ-20
200603893402958-2334029512-23ZTHQ-50
2506845639535012-2340535512-28ZTHQ-60
3007852044540012-2346041012-28ZTHQ-80
3507858750546016-2352047016-28ZTHQ-100
40010264956551516-2858052516-31ZTHQ-200
45011471361556520-2864058520-31ZTHQ-300
50012778667062020-2871565020-34ZTHQ-400
60015193778072520-3184077020-37DZW45

大于DN600的电动蝶阀配用DZW电动执行器尺寸,请与销售部联系!法兰蝶阀、硬密封蝶阀、通风蝶阀等连接尺寸请与销售部联系!

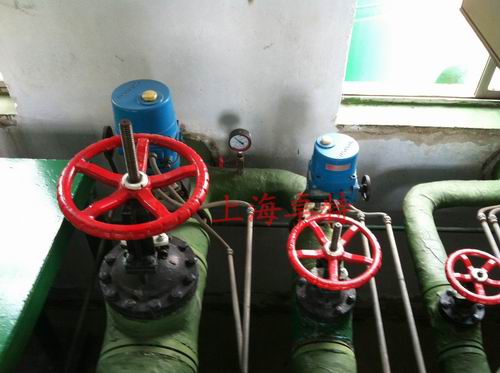

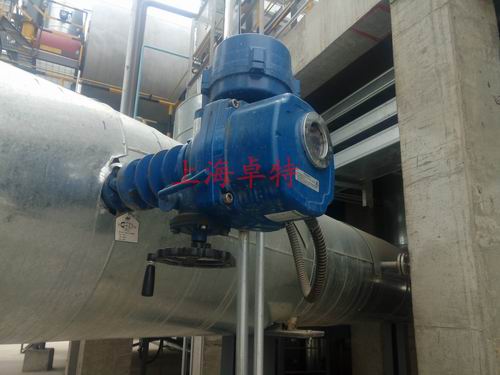

防爆电动蝶阀现场图
